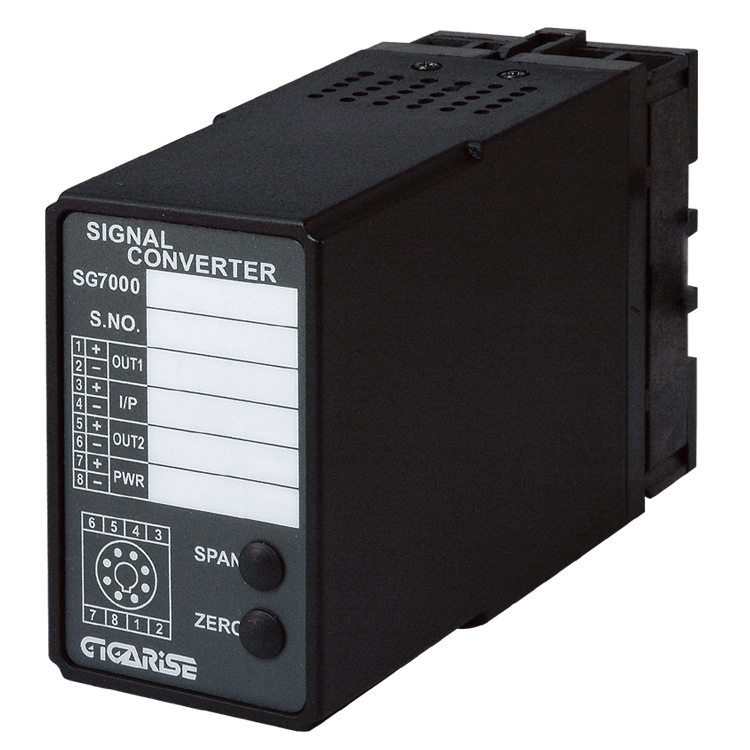

SE700滑軌型雙輸出信號轉換器

信號轉換器是將來源信號轉換為工業用信號，來源信號通常為類比信號，如電壓（0~10V）、電流（4~20mA）、熱電偶（K Type）、熱電阻（PT100），轉換為電壓、電流以及RS485的輸出信號。信號轉換器也可同時提供一組訊號（4~20mA、0~10V）及RS485的輸出，讓後端設備達到隔離與監控的效果。信號轉換器輕薄，採用DIN滑軌式設計，可依現場環境做調整及擴充。適用於電子廠、電信機房、太陽能控制、化工廠、生技產業、冷藏室、養殖場等等。

SE700滑軌型雙輸出信號轉換器特點

單或雙輸出信號：4~20mA、0~10V
輸入信號熱電阻: PT100、K type、T type、 R type
輸入信號:4~20mA、0~10V、0~60mV、0~500V、0~600V、0~5A
具有ZERO及SPAN內部微調可供使用者自行校正
具有LED工作電源指示燈DIN滑軌型
內含單轉換器，採用變壓器輸入方式，輸入隔離、輸出隔離、工作電源隔離，三者之間避免干擾
工作電源:AC90~264V、DC24V、
可應用於空調無塵室、醫院節能控制、電信機房、冷藏室、校園節能、養殖廠、冰水主機、電子廠整廠設備等

產品型錄

訊號 / 信號轉換器工程實績

可應用於電子廠、空調無塵室、進出冰水主機管、校園節能、醫院節能控制、冷藏室、溫室蔬果倉庫、養殖廠整廠設備等。

+

冰水主機回送水溫度4-20mA轉換器

SE700滑軌型雙輸出信號轉換器規格說明

規格說明
輸入訊號	熱電偶：K type、J type、T type、E type、R type
	自金熱電阻：PT100Ω
	線性信號：4~20mA; 0~60mV; 1~5V; 0~10V...
零點和範圍調整	±10% FS
外殼材質	外殼為ABS（黑色），底座為電木可插拔式
輸出反應時間	<200ms
輸入阻抗	T/C、RTD: 1MΩ DCmA: 500Ω DCV: >1MΩ
負載阻抗	輸出阻抗：0~5V=>500Ω; 0~10V=>1000Ω; 0~20mA<=500Ω
精度	直流：±0.2% of FS 交流：±0.5% of FS
輸入取樣時間	<250ms
輸入與輸出隔離	輸入(IP) / OP1(輸出1) / OP2(輸出2) 三者之間，避免干擾
消耗功率	DC4W、AC6.0VA
外觀尺寸	長84mm x 寬50mm x 厚120mm
工作溫度	0~50°C
工作濕度	0~90%
安裝方式	DIN滑軌
