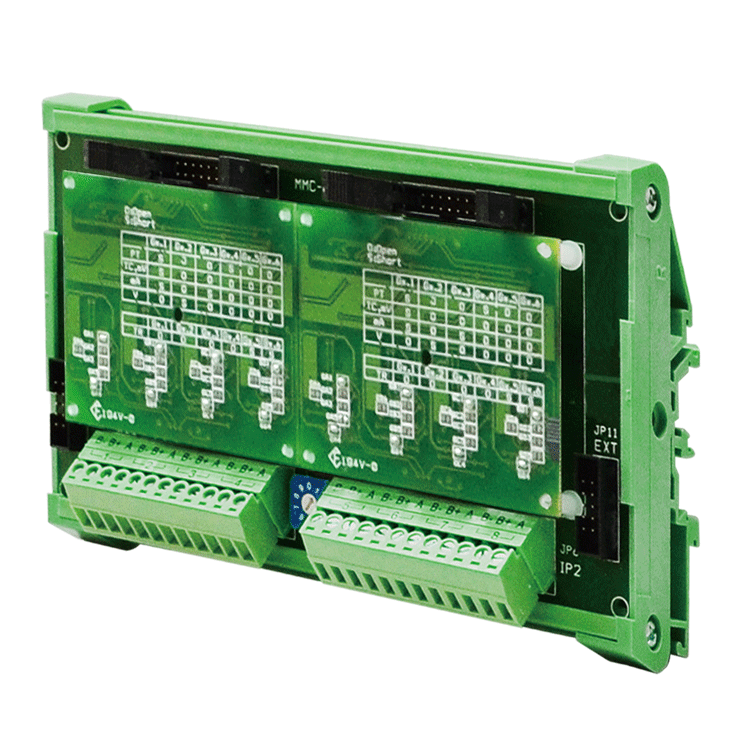

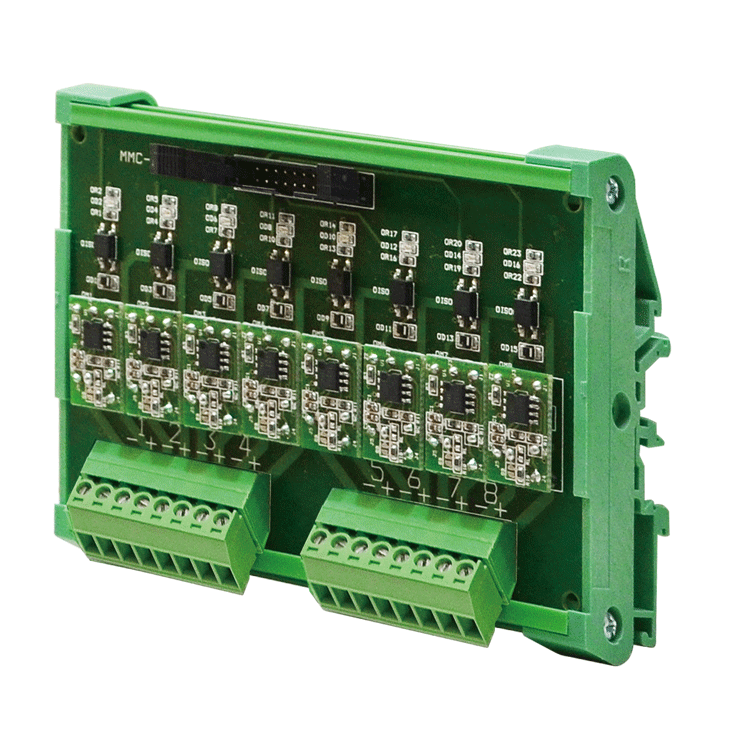

SD3000 8迴路AI/AO多功能可擴充模組
DI DO模組是一款IO控制模組，DI支援多迴路乾接點或DC24V輸入，DO則也是多迴路繼電器輸出，此外也支援RS485訊號輸出，可以連接到後端PLC控制設備，進行多點的IO監控。除了DI DO模組外，也可使用AI AO模組做AI AO類比訊號的IO監控，且同樣支援RS485訊號輸出。DI DO模組或AI AO模組可視現場環境做調整或擴充，因此模組在自動化的工業控制領域裡是不可缺少的解決方案。DI DO模組和AI AO模組常用於電信機房、太陽能控制設備、燈光及空調控制、停車場、化工廠、大樓節能控制、養殖場等用途或場所。
DI DO模組工程實績
可應用於醫院節能、電信機房、養殖廠、空調無塵室、校園節能、太陽能面板溫度、冰水主機水管溫度設備等。

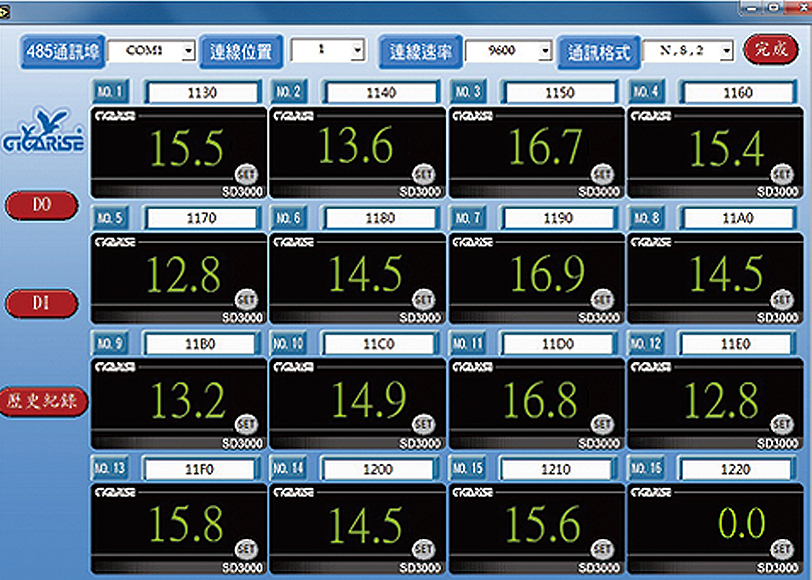

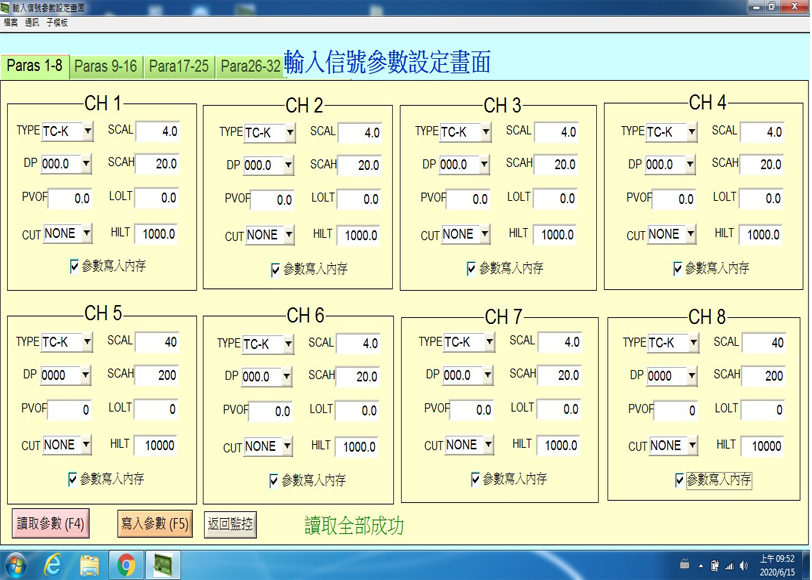

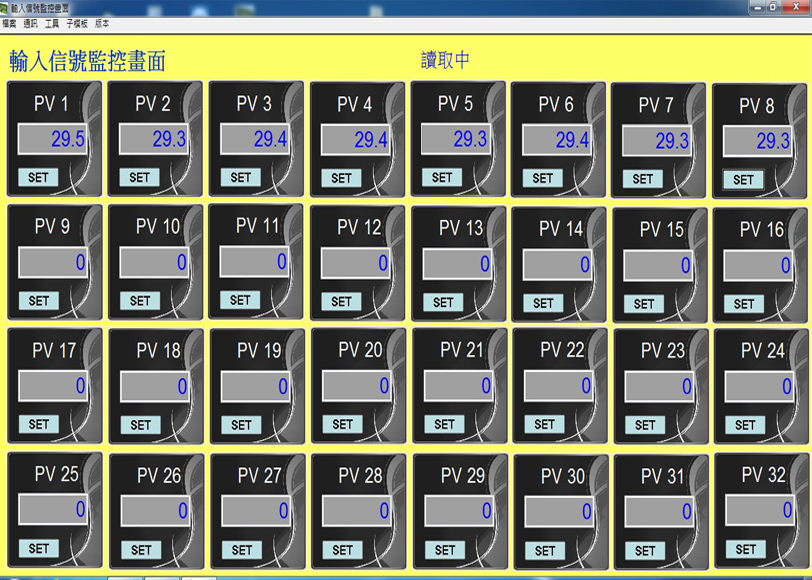

SD3000 8迴路AI/AO多功能可擴充模組介面圖
單台
單台
單台
單台
SD3000 8迴路AI/AO多功能可擴充模組規格說明
| 規格說明 | ||
| 輸入訊號 | 熱電偶類型: K、J、T、E、B、R、S | 熱電阻: PT100Ω三線式接線 |
| 電壓: 0~60mV or 0~10V or 2~10V | 電流: 4 ~ 20mA | |
| 精確度 | 熱電偶±1°C、白金熱電阻±0.2°C、線性信號±0.1% | |
| 輸出訊號 |
RS485數位信號MODBUS RTU格式(具有通訊指示燈) | |
| A/D解析度 |
16 bits |
|
| RS485讀取速率 |
200ms |
|
| 輸入阻抗 |
T/C , RTD: 200KΩ 、 DCmA: 2.7Ω 、 DCV: 100KΩ |
|
| 輸出負載阻抗 |
mA小於700Ω、V大於600Ω |
|
| 隔離 | 4 KV. between input and output |
|
| 配線端子 | 採用接線端子具有拔插配線之功能 |
|
| 安裝方式 |
DIN滑軌 |
|
| 操作溫度 | -10 to 50°C無結露 | |

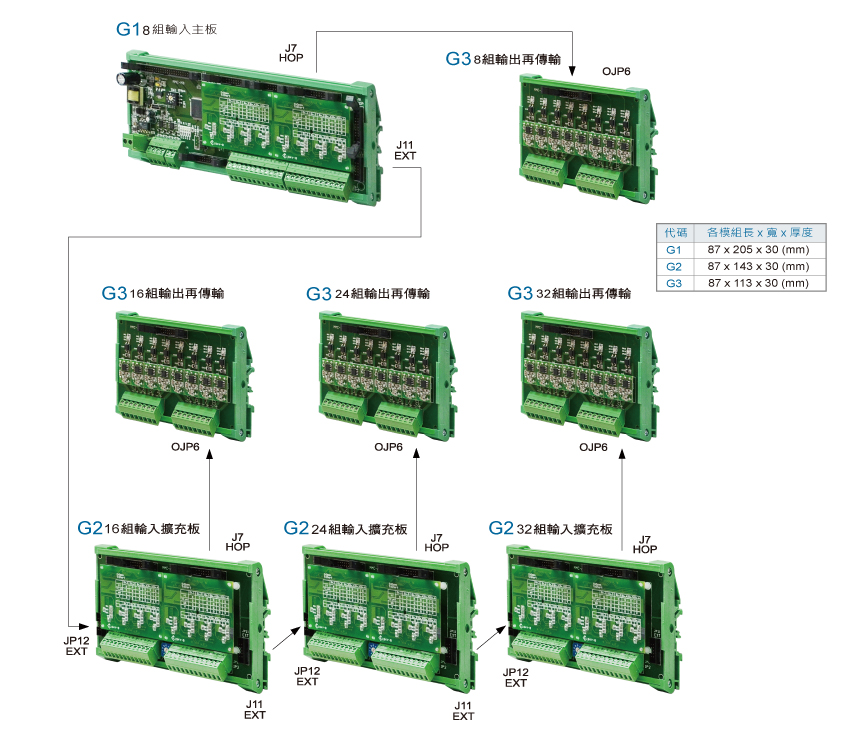

SD3000 8迴路AI/AO多功能可擴充模組外型尺寸圖

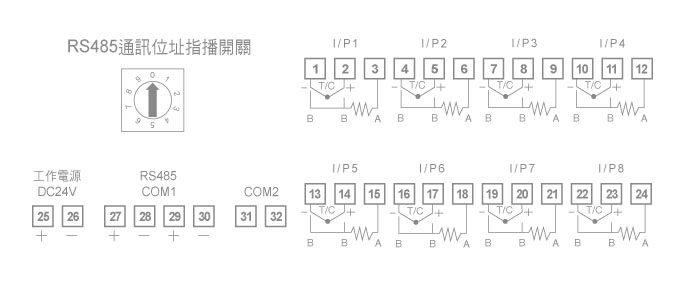

SD3000 8迴路AI/AO多功能可擴充模組接線圖

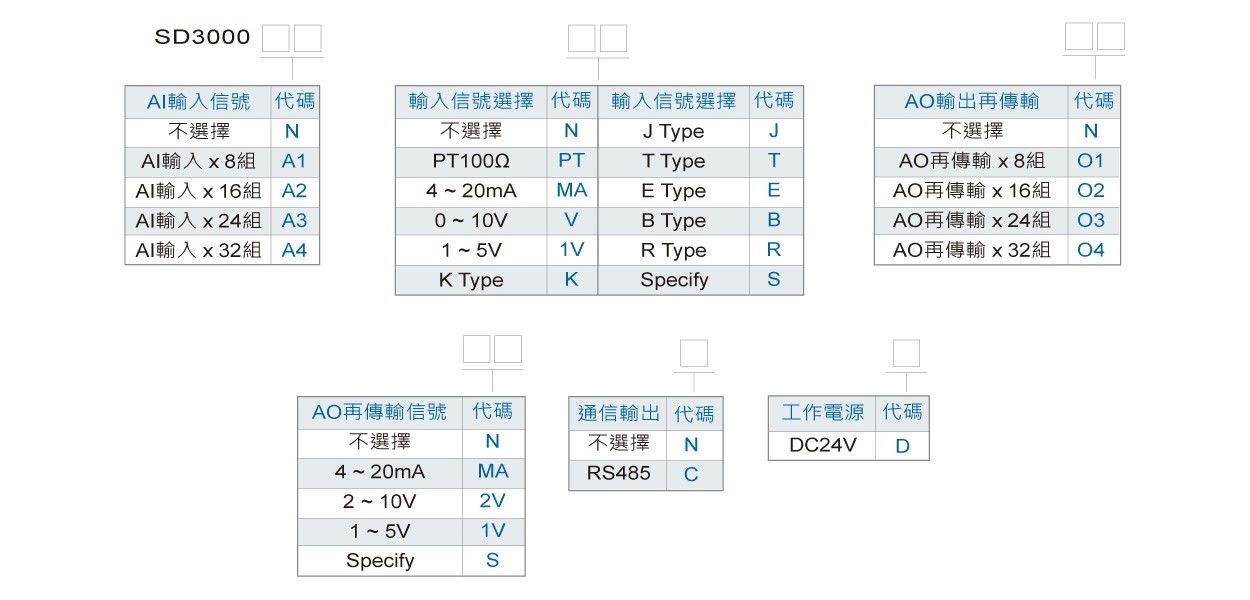

訂購規格
