SD2000 16迴路LED顯示RS485輸出模組
DI DO模組是一款IO控制模組，DI支援多迴路乾接點或DC24V輸入，DO則也是多迴路繼電器輸出，此外也支援RS485訊號輸出，可以連接到後端PLC控制設備，進行多點的IO監控。除了DI DO模組外，也可使用AI AO模組做AI AO類比訊號的IO監控，且同樣支援RS485訊號輸出。DI DO模組或AI AO模組可視現場環境做調整或擴充，因此模組在自動化的工業控制領域裡是不可缺少的解決方案。DI DO模組和AI AO模組常用於電信機房、太陽能控制設備、燈光及空調控制、停車場、化工廠、大樓節能控制、養殖場等用途或場所。
DI DO模組工程實績
可應用於醫院節能、電信機房、養殖廠、空調無塵室、校園節能、太陽能面板溫度、冰水主機水管溫度設備等。

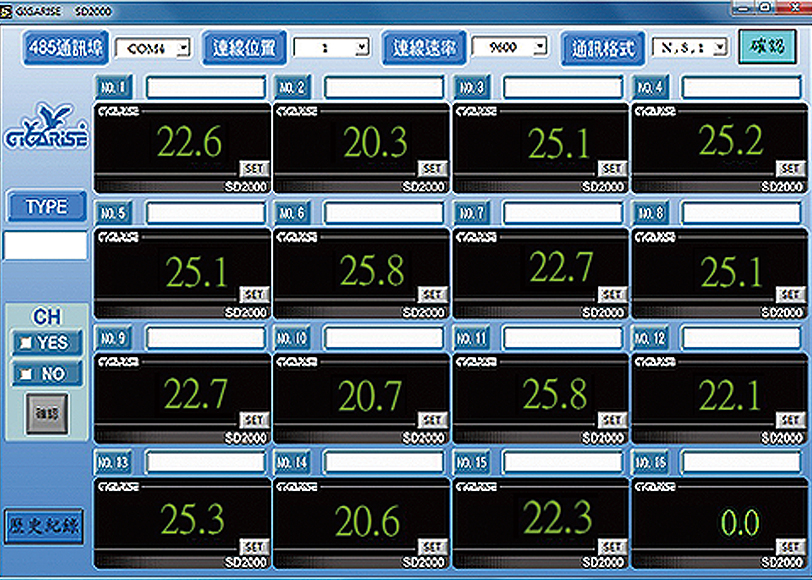

SD2000 16迴路LED顯示RS485輸出模組介面圖
單台
SD2000 16迴路LED顯示RS485輸出模組規格說明
| 規格說明 | |
| 輸出訊號 | RS485數位信號MODBUS RTU格式(具有通訊指示燈) |
| 儀錶支援傳輸格式 | N81 N82 E81 O81 |
| 通訊傳輸效率 | 2400 or 4800 or 9600 or 19200 or 38400 |
| RS485串列位址 | 1~255台 |
| 8組或16組輸入信號 | 熱電偶：J、K、T |
| 白金熱電阻：DIN PT100Ω | |
| 線性信號：4~20mA, 1~5V, 2~10V, 0~10V | |
| 精度 | 熱電偶±1°C, 白金熱電阻±0.2°C, 線性信號±0.1% |
| 字體數值顯示及範圍 | 字體0.8” (20.0mm) 紅色高亮 LED 4 1/2 位元顯示範圍-19999~19999 |
| 輸入訊號 | 具有輸入訊號判別指示燈, 顯示器可選擇16組輪播或定點顯示 |
| 解析度 | 16 bits |
| 工作溫度 | 0~60 ˚C |
| 消耗功率 | 3W |
| 8迴路尺寸規格 | 長122mm X 寬240mm X 厚52mm |
| 16迴路尺寸規格 | 長122mm X 寬240mm X 厚59mm |
| 安裝方式 | DIN 滑軌安裝 |
| 工作電源 | DC 24V |

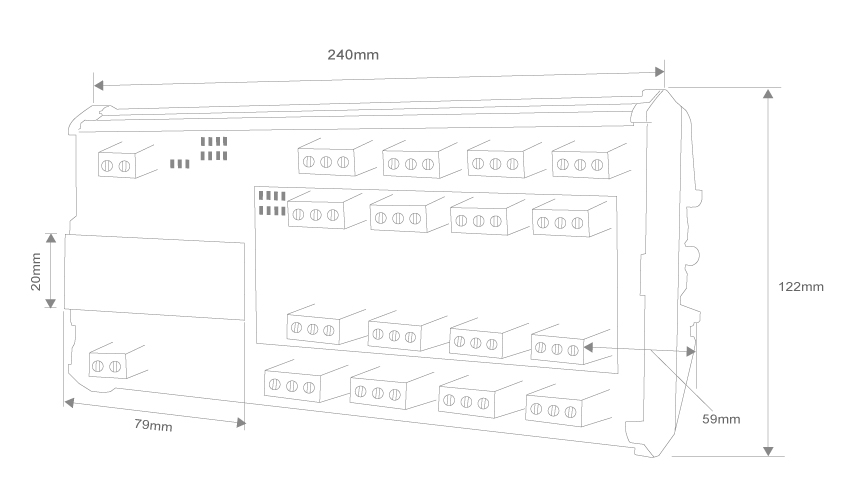

SD2000 16迴路LED顯示RS485輸出模組外型尺寸圖

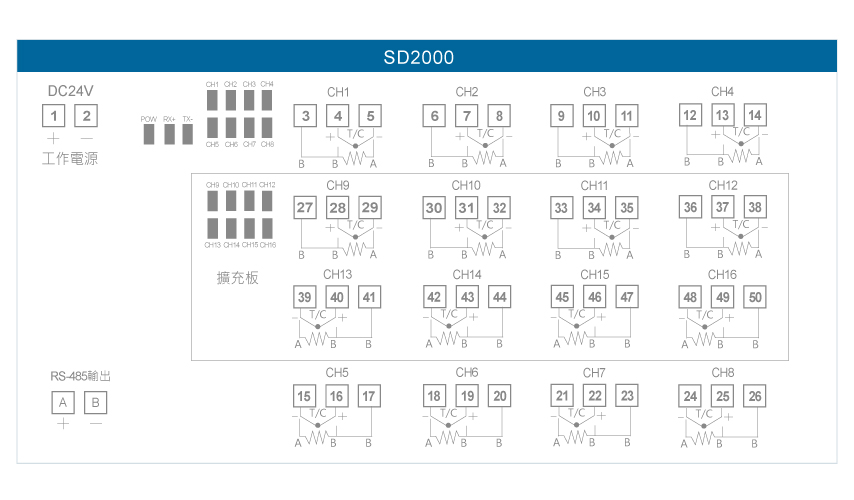

SD2000 16迴路LED顯示RS485輸出模組接線圖

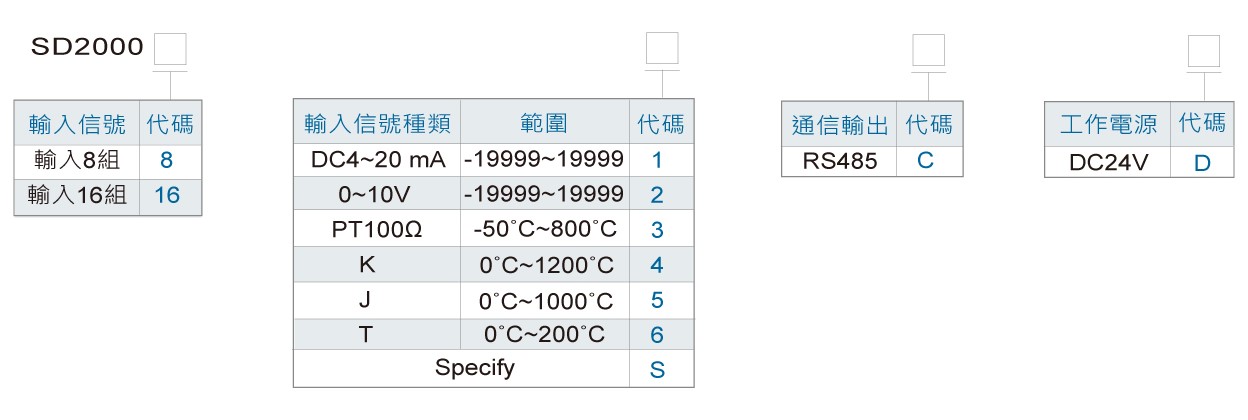

訂購規格
