SE5100多功能集合式電錶
集合式電錶用於電流（A）、電壓（V）、瓦時（Wh）、瓦特（W）、功率（KW）等多種電力量測。電錶支援直流電和交流電，且也支援多種相線種類。集合式電錶具備RS485通訊介面，支援Modbus標準通訊協定，可遠端即時監控。電錶體積小，可安裝在配電盤或獨立安裝，適用於建築節能電力控制、發電廠、太陽能、風力發電、綠能產業、水力發電等用途與場所，已達到節能減碳和能源管理的目的。
集合式電錶工程實績
可應用於發電廠、醫院、電信機房、校園節能控制、養殖廠、旅館、圖書室、化工廠、溫室蔬果倉庫、電力環境整廠設備等。

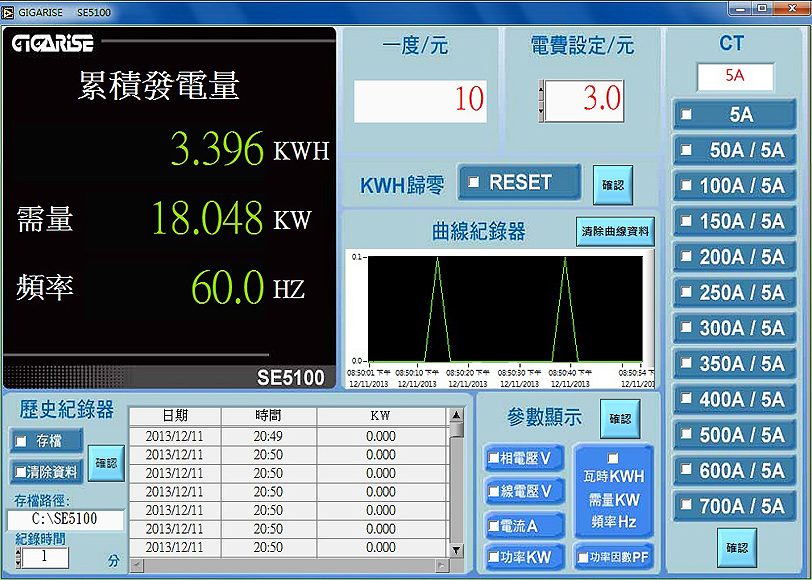

SE5100多功能集合式電錶介面圖
單台
SE5100多功能集合式電錶規格說明
| 規格說明 | |
| 輸出訊號 |
RS485數位信號MODBUS RTU格式 |
| 儀錶傳輸格式 |
N81 N82 E81 O81 |
| 通訊傳輸效率 |
2400 or 4800 or 9600 or 19200 |
| 儀錶RS485串列位址 |
1~255台 |
| 資料計算時間 |
1/sec. |
| 記憶體 | EEPRON. |
| 工作溫度 |
0~60℃/ Below 80%RH. |
| 絕緣阻抗 |
More than 100MΩ at 500VDC |
| 消耗功率 | 4VA |
| 耐壓絕緣能力 |
AC 2000V/1min ( Input / Power ) |
| 外型尺寸 |
長144mm x 寬144mm x 深度120mm |
| 開孔尺寸 | 長135mm x 寬135mm |

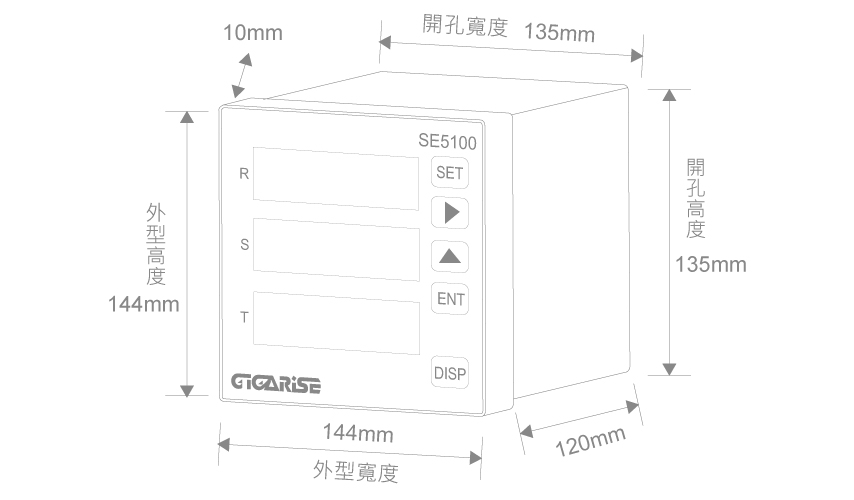

SE5100多功能集合式電錶外型尺寸圖

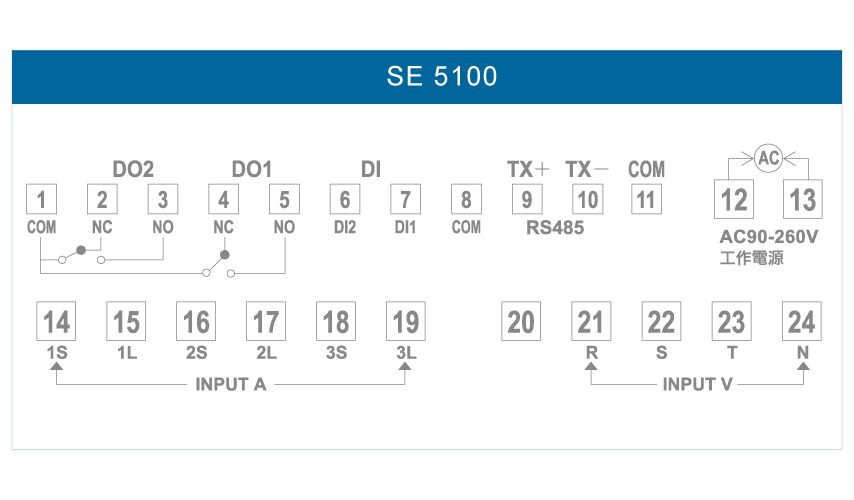

SE5100多功能集合式電錶接線圖

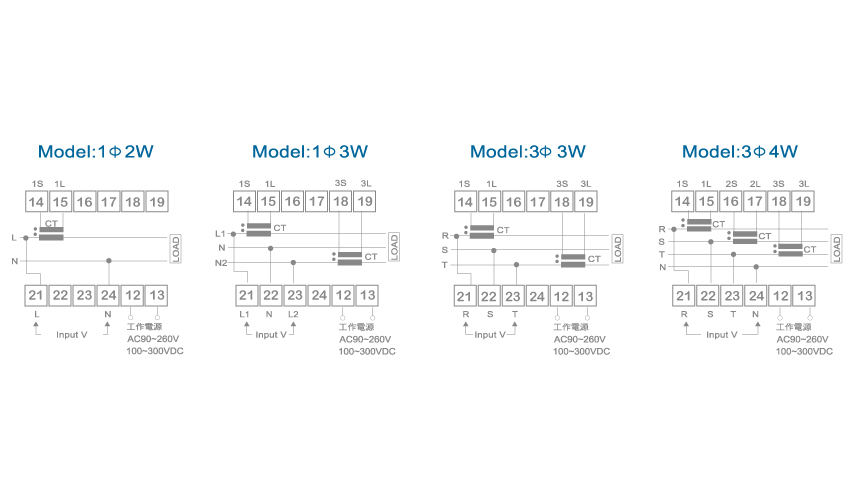

SE5100多功能集合式電錶配線圖

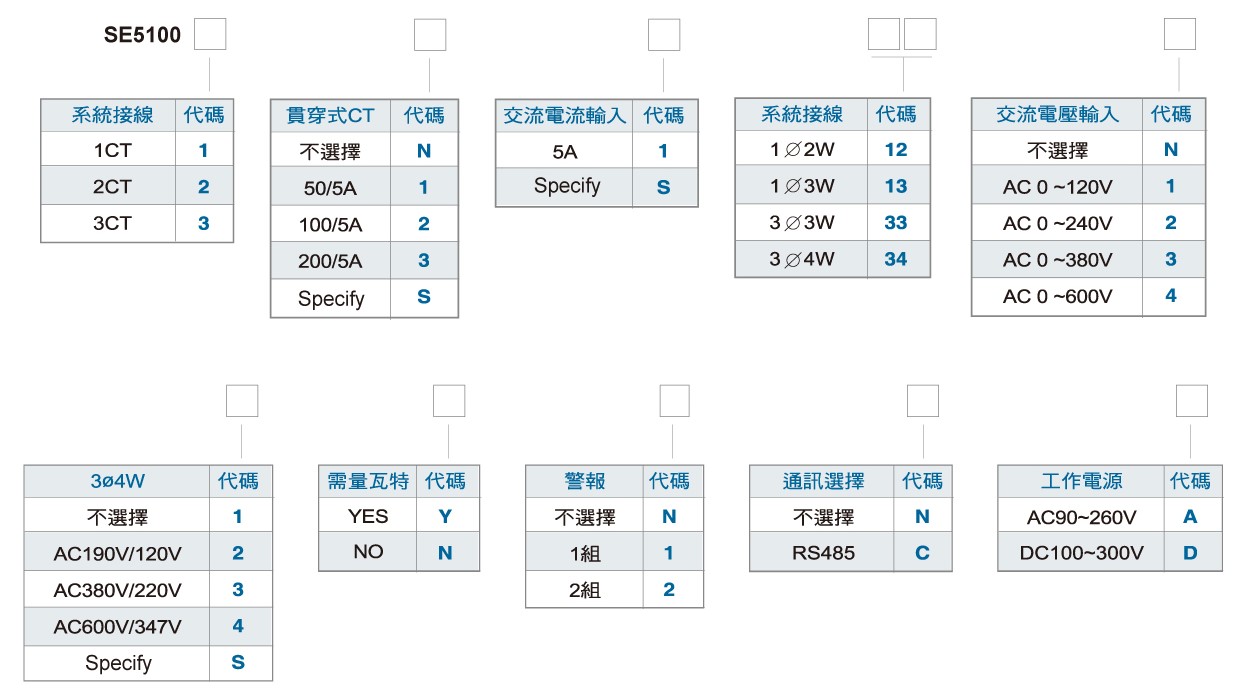

訂購規格
