SE4920微電腦交流集合式電錶
集合式電錶用於電流（A）、電壓（V）、瓦時（Wh）、瓦特（W）、功率（KW）等多種電力量測。電錶支援直流電和交流電，且也支援多種相線種類。集合式電錶具備RS485通訊介面，支援Modbus標準通訊協定，可遠端即時監控。電錶體積小，可安裝在配電盤或獨立安裝，適用於建築節能電力控制、發電廠、太陽能、風力發電、綠能產業、水力發電等用途與場所，已達到節能減碳和能源管理的目的。
集合式電錶工程實績
可應用於發電廠、醫院、電信機房、校園節能控制、養殖廠、旅館、圖書室、化工廠、溫室蔬果倉庫、電力環境整廠設備等。
SE4920微電腦交流集合式電錶介面圖

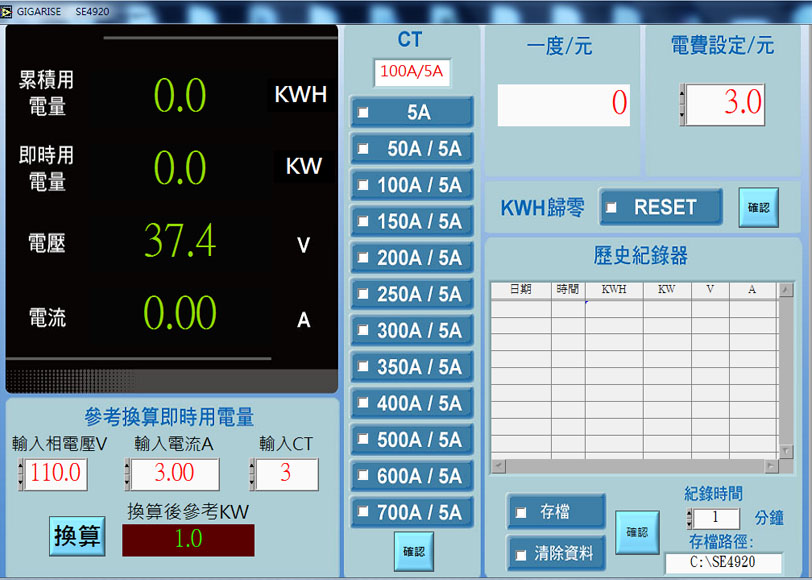

單台

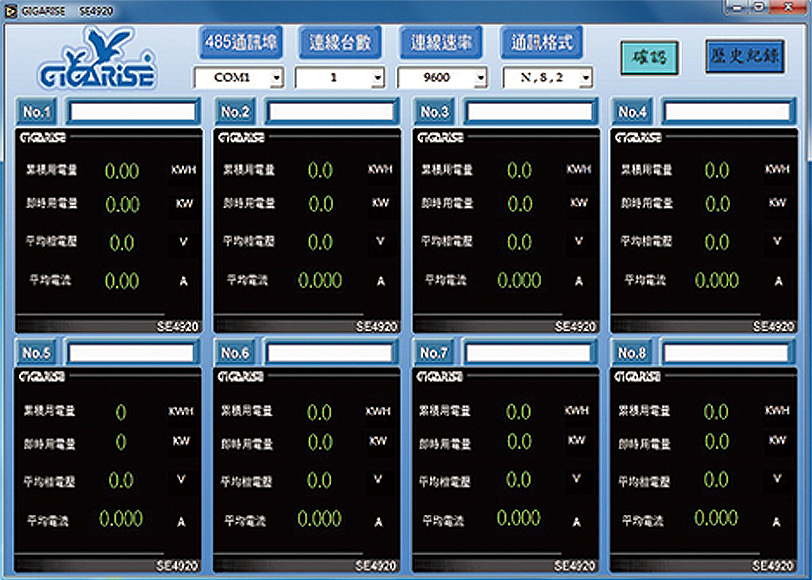

多台
SE4920微電腦交流集合式電錶規格說明
| 規格說明 | |
| 資料計算時間 |
1/sec |
| RS485讀取速率 |
200ms |
| A/D解析度 |
16 bits |
| 參數存儲記憶 |
EEPRON |
| 精確度 |
±0.25% FS |
| 消耗功率 | 5 W |
| 工作溫度 |
溫度0~60℃, 濕度20~95 %RH無結露 |
| 耐壓絕緣能力 |
AC 2.0 KV for 1 min電源/輸入/輸出/外殼 |
| 絕緣阻抗 | 100M Ω @ 500Vdc電源/輸入/輸出/外殼 |
| 隔離方式 | 電源/輸入/輸出達到完全隔離避免干擾 |
| 儀錶開孔尺寸 |
高度45mm x 寬度92mm x 深度100mm x 儀錶總長115mm |
| 工作電源 | AC90~264V/ DC24V |
SD700 8組DI/DO輸入RS485輸出模組外型尺寸圖

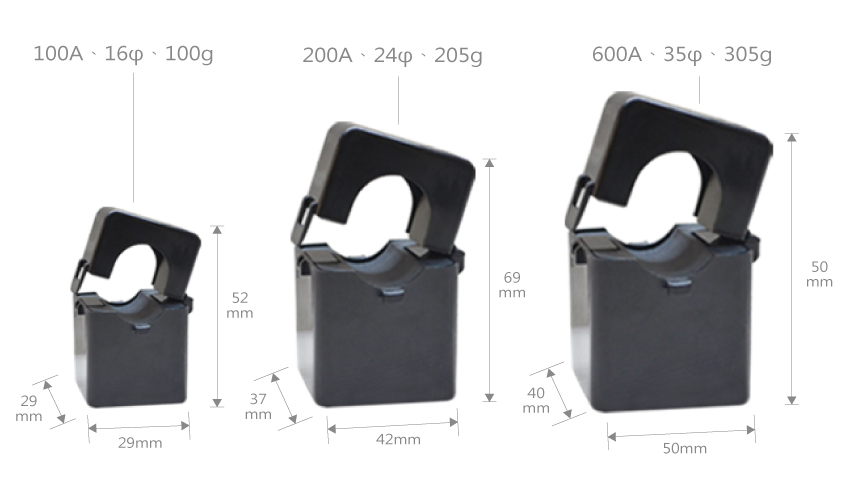

貫穿式CT

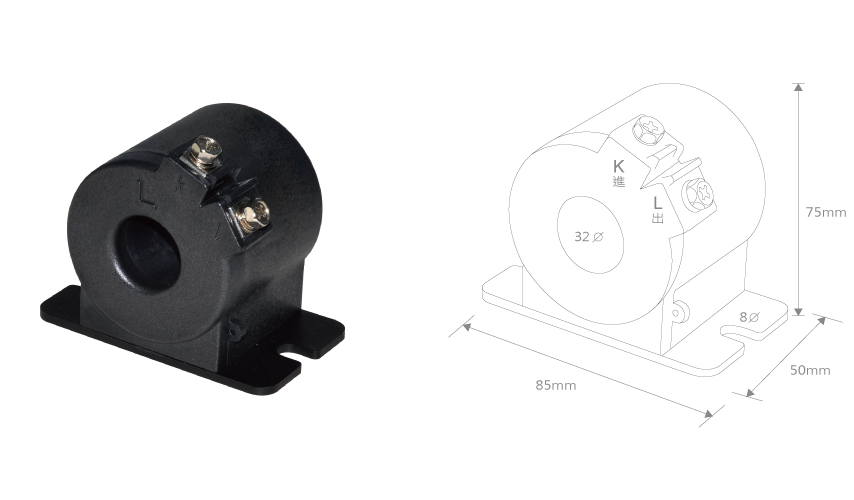

貫穿式CT

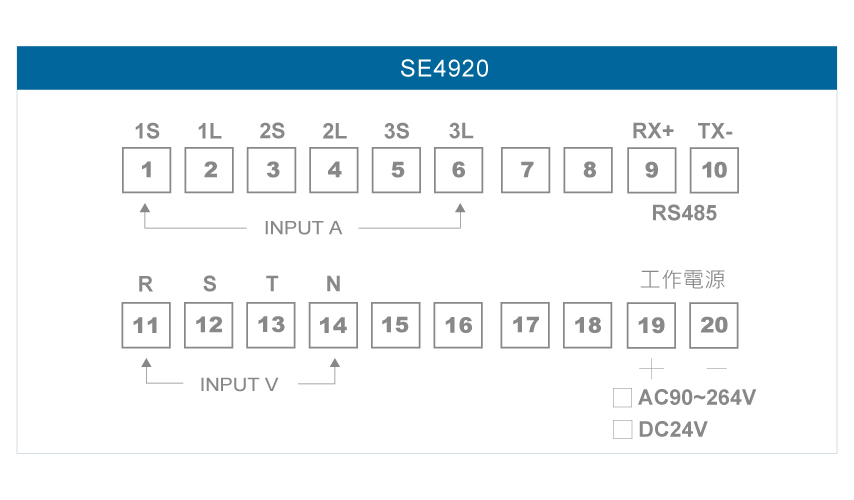

SE4920微電腦交流集合式電錶接線圖
訂購規格
