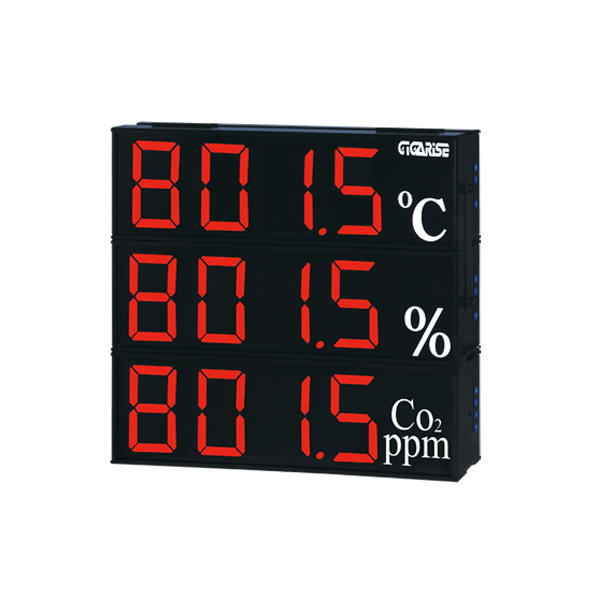

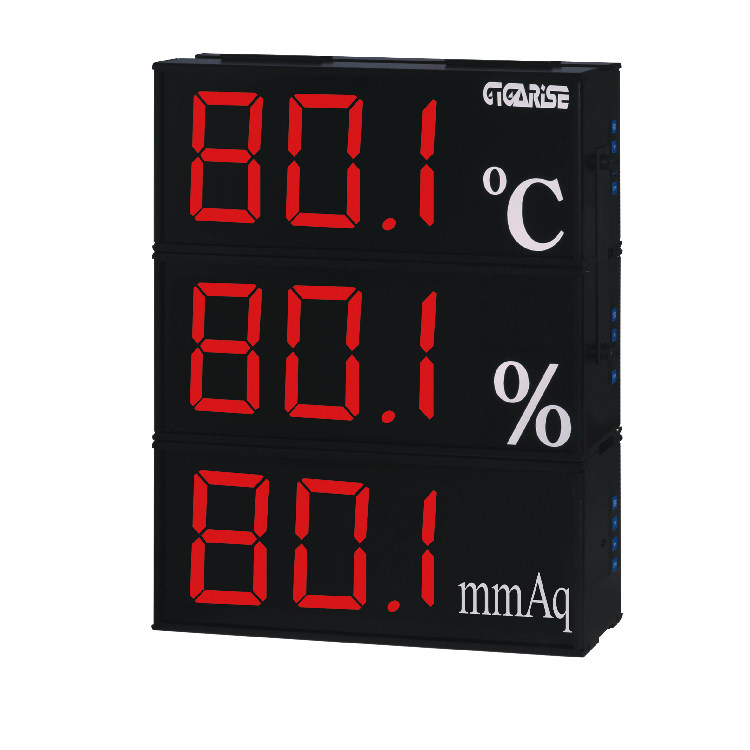

SD807三層大型警報顯示器

大型顯示器也稱為大型警報控制顯示器或是大型顯示看板,支援K Type類型的熱電偶、PT100類型的熱電阻(RTD)、4~20mA、0~10V類比訊號以及RS485的數位輸入訊號。輸出訊號則可選擇4~20mA再傳輸或是RS485訊號,另外可以選配可規劃Hi、Lo的警報功能。大型顯示器具有4吋顯示大字體和可拆換的DIN滑軌,能依照現場環境變成單層、雙層或三層的顯示,除此之外也可依照客戶需求訂製中文字或單位。適合用於圖書館、實驗室、工廠、電信機房、養殖場、百貨公司、發電廠、醫療場所、停車場等等場所。

SD807三層大型警報顯示器特點

  • 輸入訊號:PT100Ω、K、J、T、E、B、R、S、4~20mA、0~10V
  • RS485輸出訊號:可選擇輸入或輸出RS485二選一功能
  • 數位RS485信號MODBUS RTU格式
  • 支援系統傳輸格式N81、N82、O81、E81
  • 通訊傳輸速率2400、4800、9600、19200k
  • 儀錶RS485串列位址可定址1~255台
  • RS485讀取速率200ms
  • 警報功能:2組(選配功能)
  • 可RS485及再傳輸4~20mA同時輸出
  • 2組警報功能可規劃Hi、Lo警報精確穩定經濟實用
  • 顯示精度:±0.3 FS
  • 外框材質:鋁框
  • 產品規格:可拆換DIN滑軌型
  • 產品單位:可依照客戶需求訂制單位及中文字選擇
  • 內鍵輔助電源:DC24V
  • 可應用於停車場、圖書館、博物館、電信機房、養殖廠、空調無塵室、校園節能控制、溫室蔬果倉庫、醫院節能等

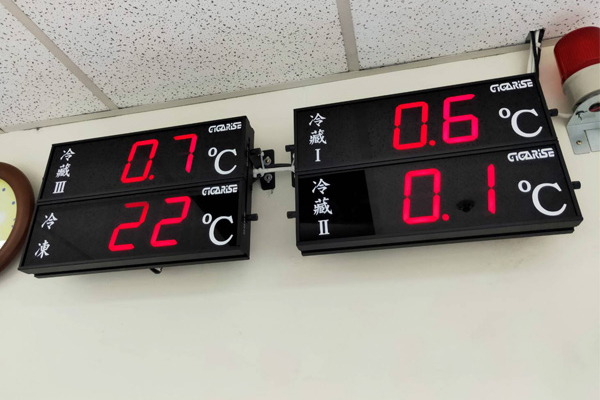

大型顯示器 / 溫濕度顯示器工程實績

可應用於停車場、圖書館、博物館、電信機房、養殖廠、空調無塵室、校園節能控制、溫室蔬果倉庫、醫院節能等。

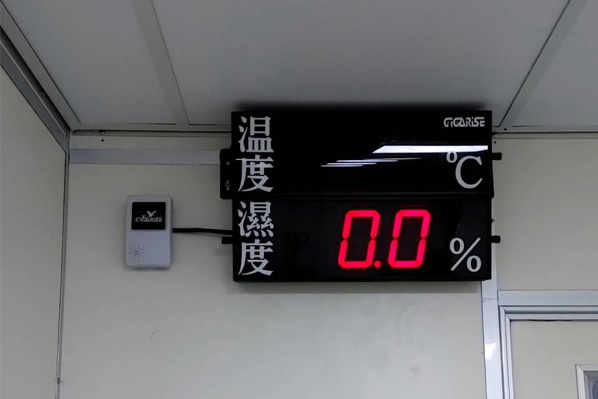

大型數位溫濕度顯示器

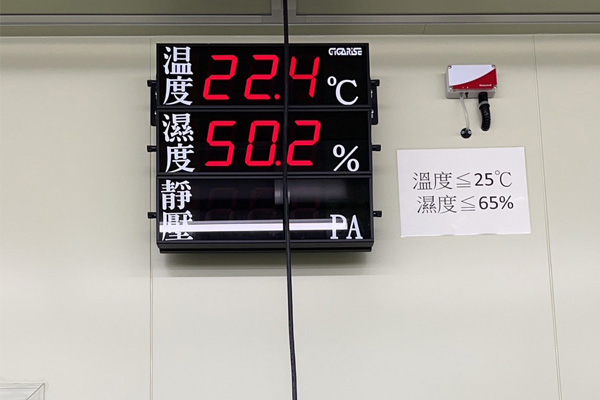

無塵室溫濕度壓差PA監控顯示器

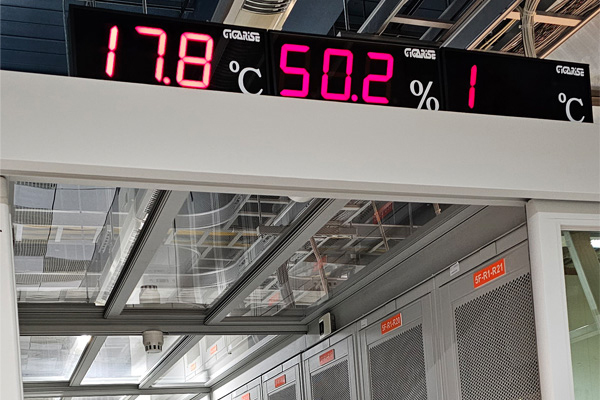

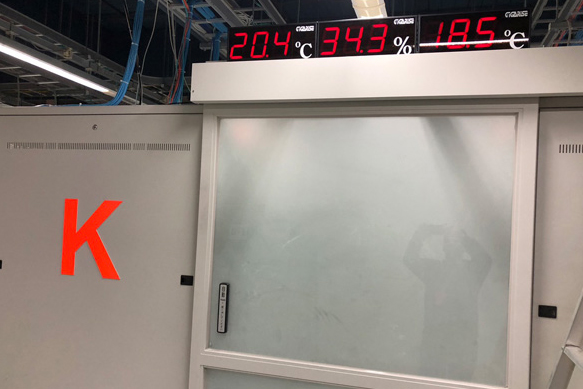

電信機房溫溼度大型顯示器

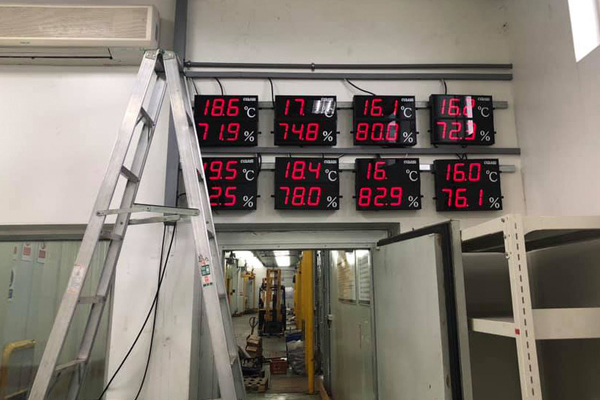

廠內各區域溫濕度大型顯示器監控

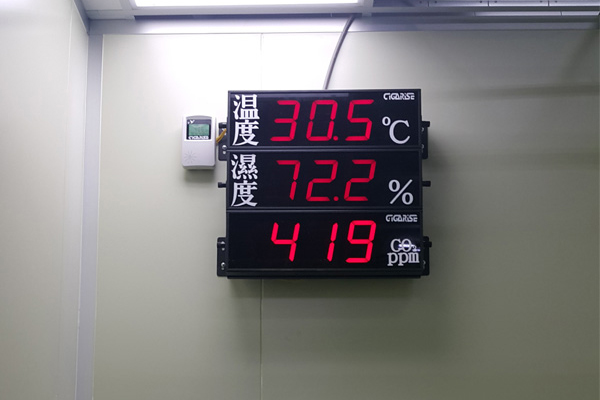

廠區二氧化碳溫溼度偵測大型顯示器

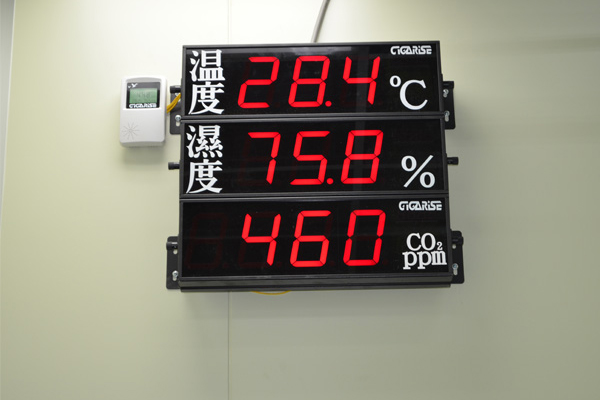

廠區產線二氧化碳溫溼度偵測大型顯示器

學術單位檔案室溫溼度顯示器

檔案室溫溼度大型顯示器

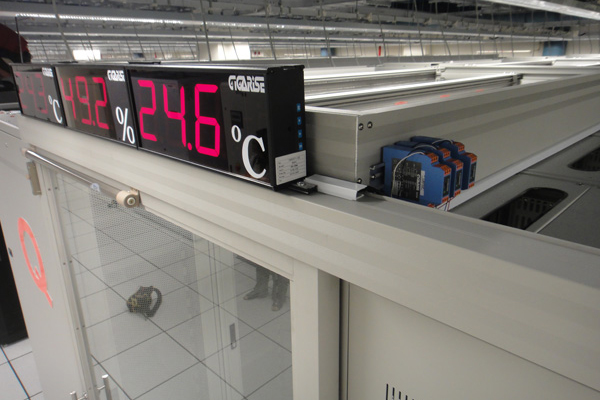

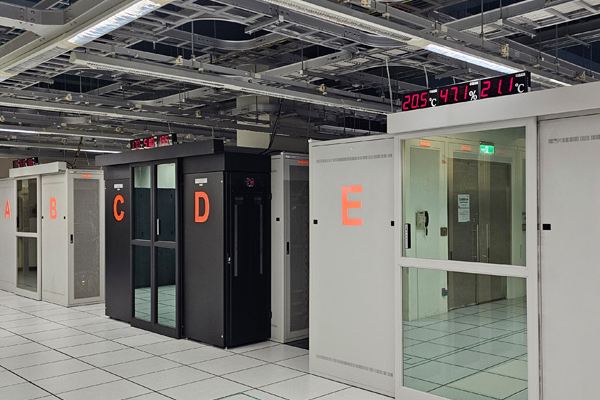

通訊機房溫濕度大型顯示器

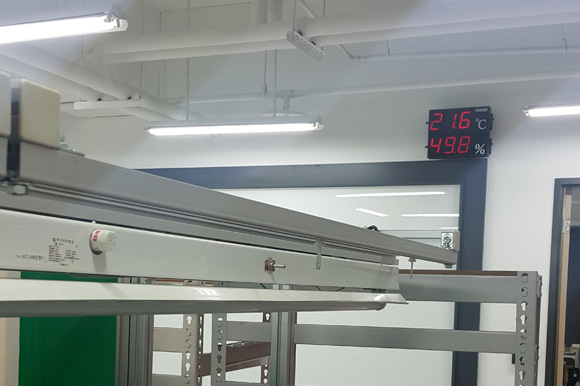

校內實驗室溫度偵測

大型數位溫濕度顯示器

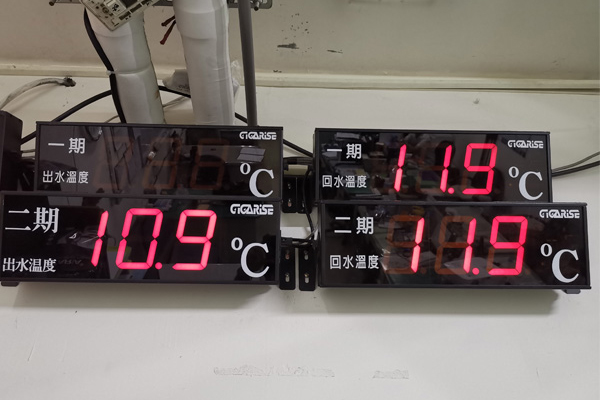

冰水主機出水温度監控

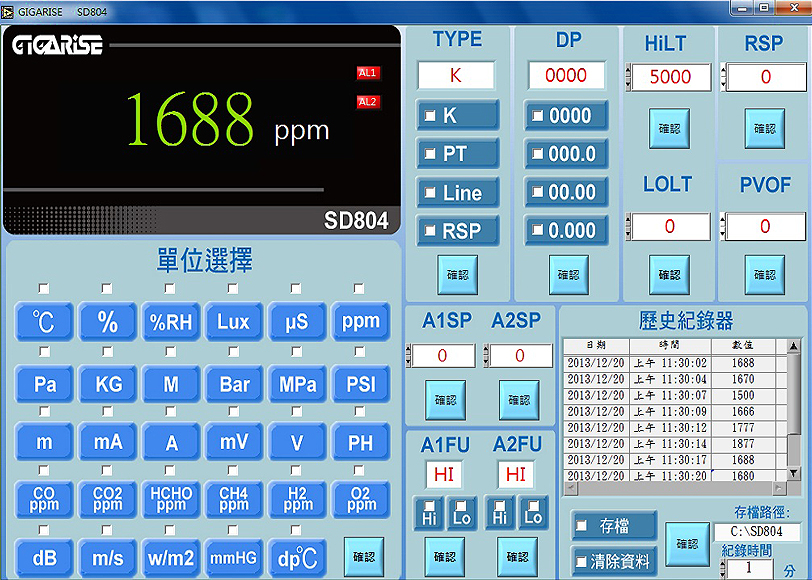

SD807三層大型警報顯示器軟體介面

SD807三層大型警報顯示器單台

單台

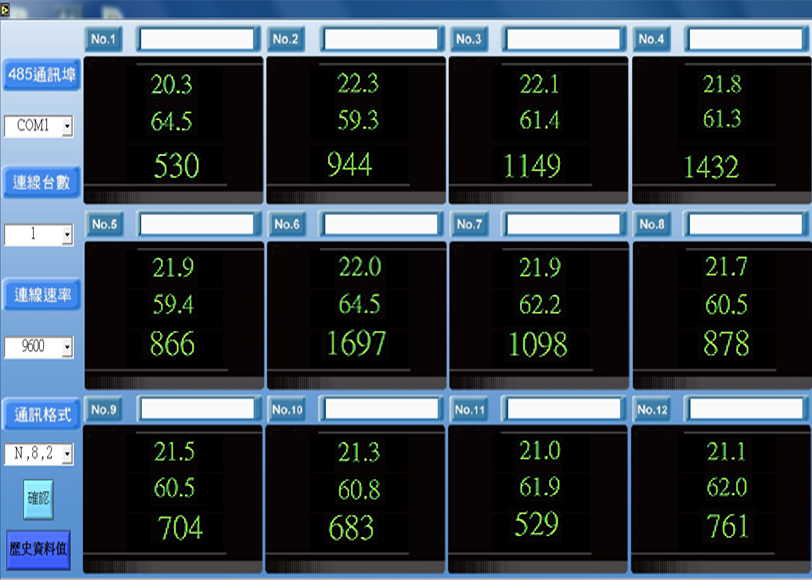

SD807三層大型警報顯示器多台

多台

SD807三層大型警報顯示器規格說明

規格說明
RS485輸出訊號 PT100、4~20mA、0~10V或數位RS485信號MODBUS RTU格式
通訊傳輸效率 9600或19200
線性度 白金熱電阻±0.2°C、線性誤差0.01% FS.
取得時間 <100ms
顯示精度 ±0.3%
產品規格 可拆卸DIN滑動型
顯示面板 4'3位數數字層顯示
繼電器 繼電器電壓5A/240 VAC (電阻性負載)
輸入阻抗 <100Ω
消耗功率 一般運作最低約10W
工作溫度 0~50°C以下
使用環境濕度 0~90%RH以下
外殼材質 鋁框
尺寸大小 長15cm*寬37cm*深度7cm
工作電壓 AC90~264V
單位選擇 °C、% 、PPM、Bar、Pa、PSI、PH、KG、LUX、DB、RH等可自行選擇搭配

SD807三層大型警報顯示器接線圖

SD807三層大型警報顯示器接線圖

訂購規格

SD807三層大型警報顯示器訂購規格
