SD500 16組DI輸入RS485輸出模組
DI DO模組是一款IO控制模組，DI支援多迴路乾接點或DC24V輸入，DO則也是多迴路繼電器輸出，此外也支援RS485訊號輸出，可以連接到後端PLC控制設備，進行多點的IO監控。除了DI DO模組外，也可使用AI AO模組做AI AO類比訊號的IO監控，且同樣支援RS485訊號輸出。DI DO模組或AI AO模組可視現場環境做調整或擴充，因此模組在自動化的工業控制領域裡是不可缺少的解決方案。DI DO模組和AI AO模組常用於電信機房、太陽能控制設備、燈光及空調控制、停車場、化工廠、大樓節能控制、養殖場等用途或場所。
DI DO模組工程實績
可應用於醫院節能、電信機房、養殖廠、空調無塵室、校園節能、太陽能面板溫度、冰水主機水管溫度設備等。

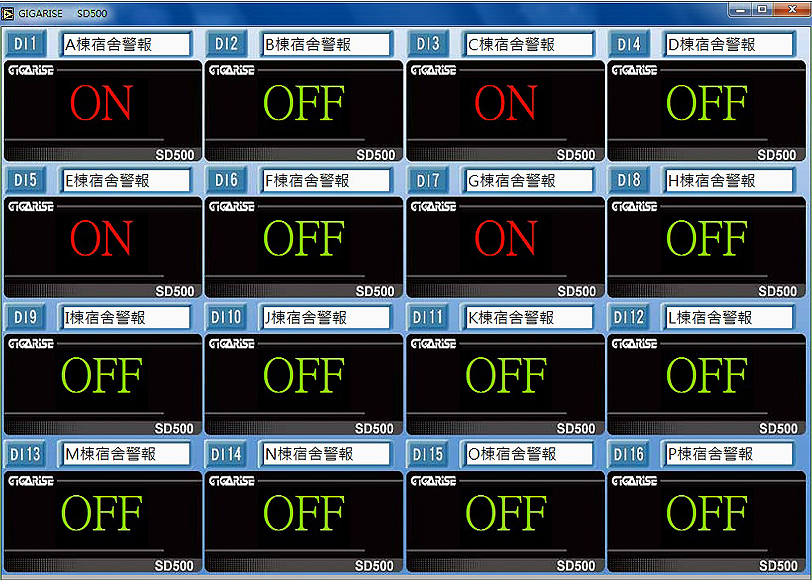

SD500 16組DI輸入RS485輸出模組介面圖
單台
SD500 16組DI輸入RS485輸出模組規格說明
| 規格說明 | |
| 輸出訊號 |
RS485數位信號通信可搭配人機介面、PLC、DDC，達到遠端即時監控之功能 |
| 通訊傳輸效率 |
9600 or 19200 |
| 支援系統傳輸格式 |
N81 N82 |
| RS485串列位址 |
64台 |
| 取樣時間 |
1/sec |
| 乾接點DI模組輸入訊號 |
16組DI模組乾接點輸入 |
| 乾接點DI模組電壓輸入 |
乾接點電壓: DC12V |
| 隔離方式 |
輸入、輸出與工作電源達到完全隔離避免干擾 |
| 環境溫度 | 0~60℃以下 |
| 配線端子 | 採用接線端子具有拔插配線之功能 |
| 安裝方式 |
DIN 滑軌安裝 |
| 絕緣耐壓能力 | AC 1500V/ 1min (Input/Power) |
| 絕緣阻抗 |
More than 100MΩ at 500vdc |
| 接線指示 |
具有LED工作電源指示燈及RS485通訊指示燈及乾接點指示燈 |
| 外型尺寸 |
(寬)220mmX(高)90 mm |
| 消耗電力 |
5VA |
| 工作電源 |
DC 24V |

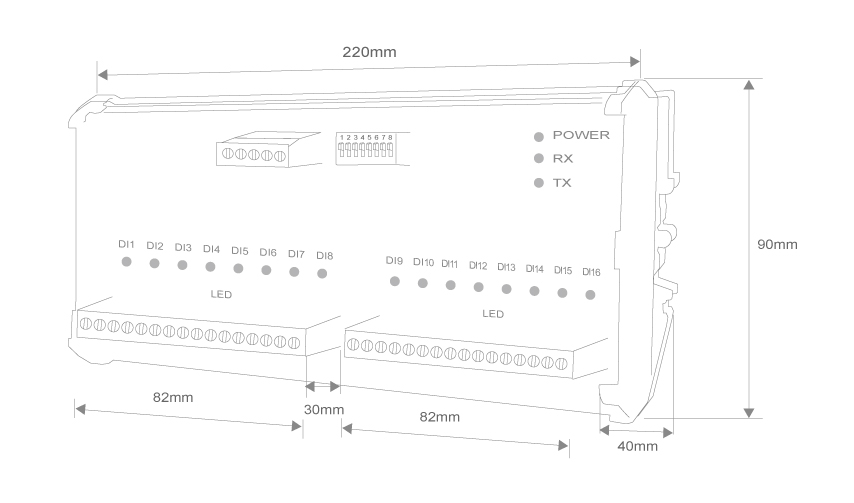

SD500 16組DI輸入RS485輸出模組外型尺寸圖

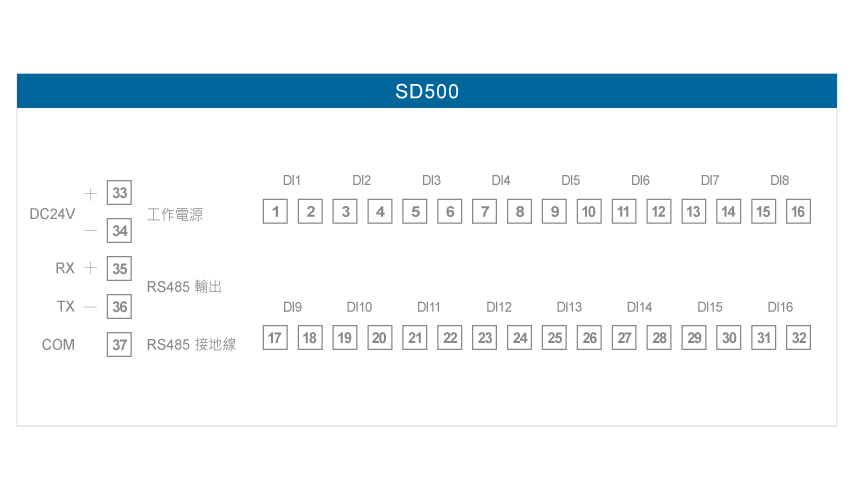

SD500 16組DI輸入RS485輸出模組接線圖

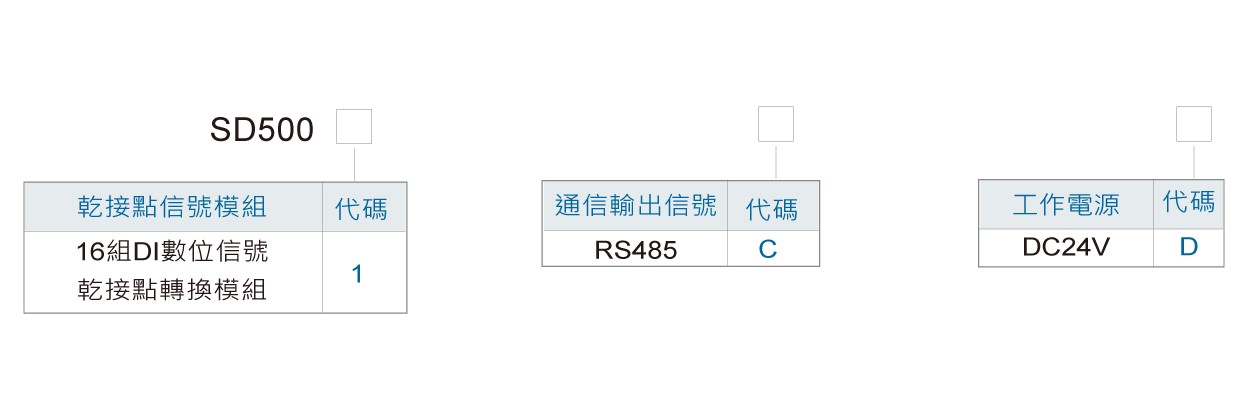

訂購規格
