SD100滑軌型單組訊號轉換器
訊號轉換器顧名思義就是將輸入訊號轉換成其他訊號輸出或者是將一個輸入訊號分成兩個輸出訊號至後端設備。訊號轉換器可支援熱電偶、熱電阻、電壓、電流的輸入訊號，輸出方面則支援電壓、電流、RS485訊號，可以一組訊號（4~20mA、0~10V）及RS485同時輸出，達到隔離與監控訊號效果，且還可依現場環境做擴充及調整。適用於醫院節能控制、電子廠、空調無塵室、冰藏室、電信機房等等用途和場所。
SD100滑軌型單組訊號轉換器特點
- 可程式USB式規劃時不須連接外部迴路電源
- 具有工作電源LED指示燈、DIN滑軌型
- 溫度隔離傳送器具有4~20mA可搭配人機面PLC、DDC系統監控
- 可程式USB時規劃測溫電阻PT100Ω溫度可自行設定及校正
- 可程式USB規劃熱電偶溫度轉換器（K、J、T、E、B、R、S...）
- 可程式USB規劃輸入直流轉換器：4~20mA/0~10V/0~60mV
- USB軟體可直接讀取現瑒溫度值，具有視覺補偏差之校正功能
- 可強制輸出最大值20mA或最小值4mA,判定系統校正值規劃
- USB可規劃反轉轉換器4mA~20mA或反向20mA~4mA功能
- USB可規劃感測器故障時、信號斷線輸出值防護、可選擇最高值20mA輸出或最低值4mA輸出、判定系統異常訊號之維護
- 可應用於電子廠、空調無塵室、進出冰水主機管、校園節能、醫院節能控制、冷藏室、溫室蔬果倉庫、養殖廠整廠設備等
訊號/信號轉換器工程實績
可應用於電子廠、空調無塵室、進出冰水主機管、校園節能、醫院節能控制、冷藏室、溫室蔬果倉庫、養殖廠整廠設備等。

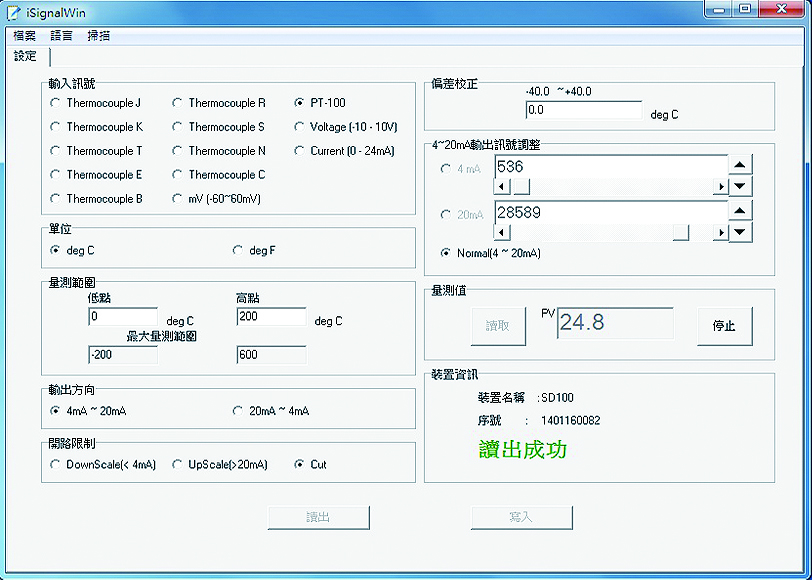

SD100滑軌型單組訊號轉換器介面圖
SD100滑軌型單組訊號轉換器規格說明
| 規格說明 | |
| 輸入 | 熱電偶類型：J、K、T、E、B、R、S、N、C |
| 熱電阻：PT100 二或三線式接線 | |
| 電壓：-60mVdc to 60mVdc or -10Vdc to 10Vdc. | |
| 電流：0 to 24mAdc | |
| A/D 解析度 | 16 bits |
| 輸入取樣時間 | <200ms |
| 工作電源 | DC24V |
| 最大負載 | T/C, RTD: 200KΩ, DCmA: 2.7Ω, DCV: >100KΩ |
| 輸出阻抗 | 700Ω |
| 輸出反應時間 | <200ms |
| 共模拒斥比 (CMRR) | > 80 dB |
| 電磁相容性 | En 50081-2, En 50082-2 |
| 隔離 | 4 KV, between input and output |
| 操作溫度 | -10 to 60°C |
| 濕度 | 0 to 90% RH |
| 端子接線方式 | 可拔插 |
| 輸入種類及範圍 | ||
| 輸入類型 | 最大範圍 | 精度 |
| Thermocouple J | -50 to 1000°C (-58 to 1832°F) | ±1°C |
| Thermocouple K | -50 to 1370°C (-58 to 2498°F) | ±1°C |
| Thermocouple T | -270 to 400°C (-454 to 752°F) | ±1°C |
| Thermocouple E | -50 to 960°C (-58 to 1760°F) | ±1°C |
| Thermocouple B | 0 to 1750°C (32 to 3182°F) | ±2°C |
| Thermocouple R | -50 to 1750°C (-58 to 3182°F) | ±2°C |
| Thermocouple S | -50 to 1750°C (-58 to 3182°F) | ±2°C |
| Thermocouple N | -50 to 1300°C (-58 to 2372°F) | ±2°C |
| Thermocouple C | -50 to 1800°C (-58 to 3272°F) |
±2°C |
| PT100 | -200 to 600°C (-328 to 1112°F) | ±0.2°C |
| mV | -60mV to 60mV | ±0.01mV |
| V | -10 to 10Vdc | ±1mV |
| mA | 0 to 24mAdc | ±0.2% |

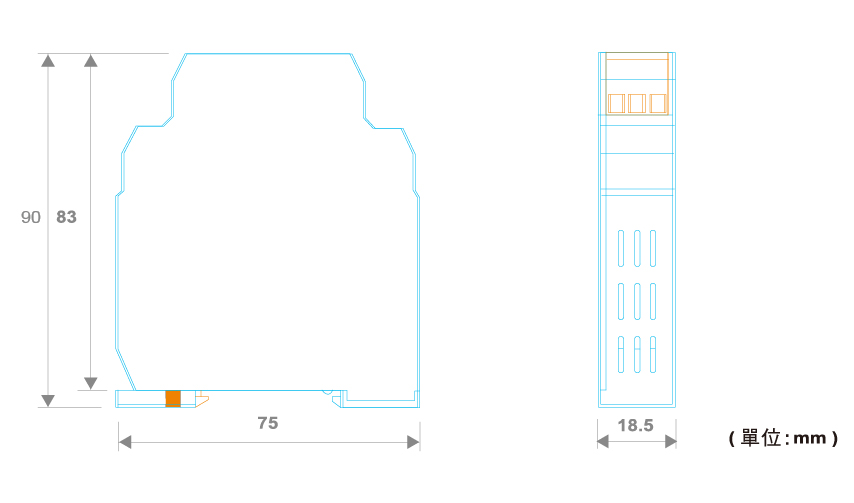

SD100滑軌型單組訊號轉換器外型尺寸圖

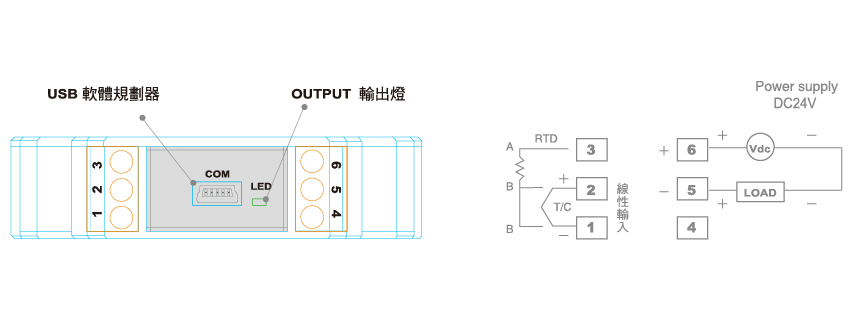

SD100滑軌型單組訊號轉換器接線圖

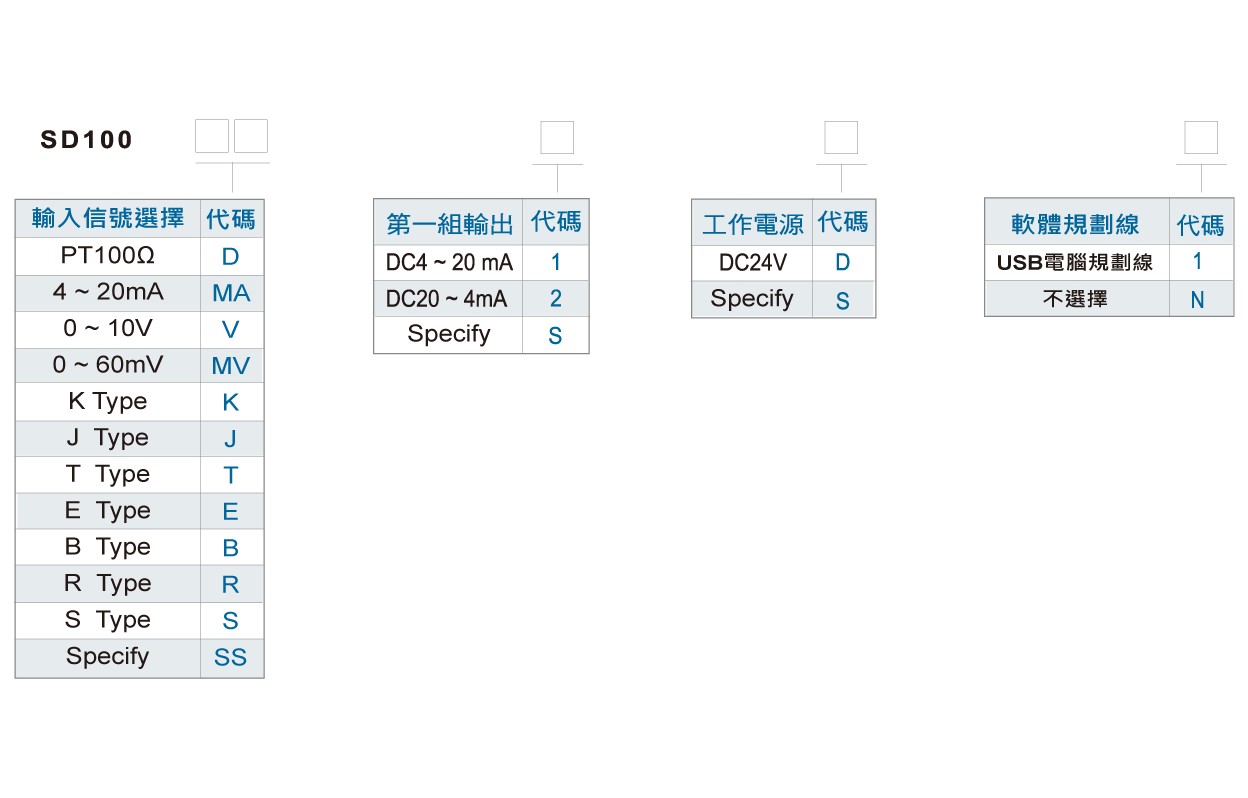

訂購規格
