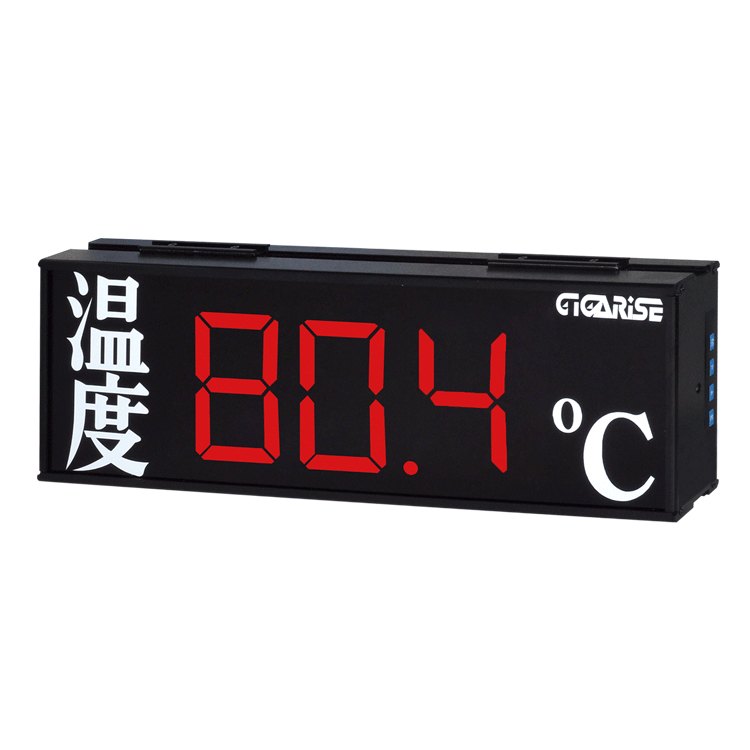

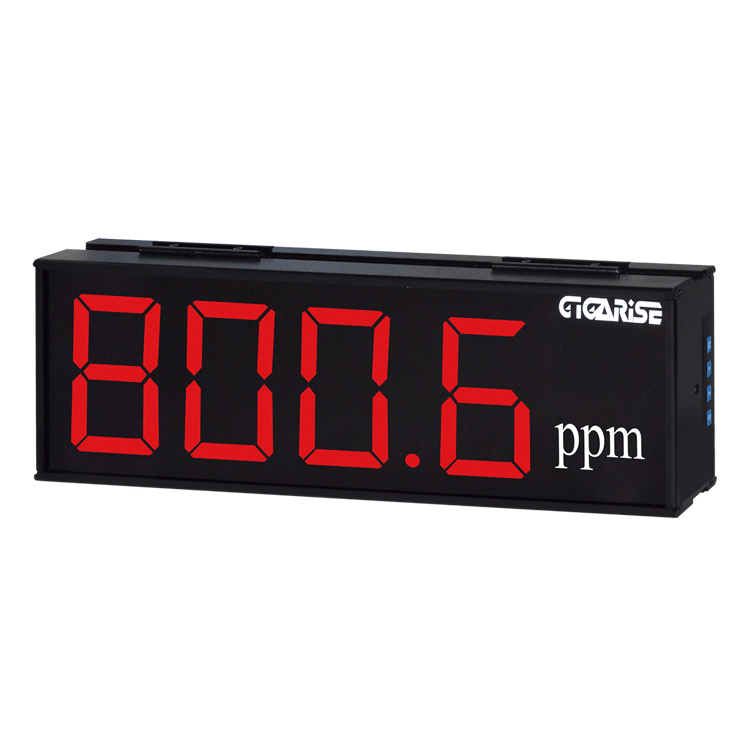

SD803單層大型警報顯示器
大型顯示器也稱為大型警報控制顯示器或是大型顯示看板，支援K Type類型的熱電偶、PT100類型的熱電阻（RTD）、4~20mA、0~10V類比訊號以及RS485的數位輸入訊號。輸出訊號則可選擇4~20mA再傳輸或是RS485訊號，另外可以選配可規劃Hi、Lo的警報功能。大型顯示器具有4吋顯示大字體和可拆換的DIN滑軌，能依照現場環境變成單層、雙層或三層的顯示，除此之外也可依照客戶需求訂製中文字或單位。適合用於圖書館、實驗室、工廠、電信機房、養殖場、百貨公司、發電廠、醫療場所、停車場等等場所。
SD803單層大型警報顯示器特點
- 輸入訊號：PT100Ω、K、J、T、E、B、R、S、4~20mA、0~10V
- RS485輸出訊號：可選擇輸入或輸出RS485二選一功能
- 數位RS485信號MODBUS RTU格式
- 支援系統傳輸格式N81、N82、O81、E81
- 通訊傳輸速率2400、4800、9600、19200k
- 儀錶RS485串列位址可定址1~255台
- RS485讀取速率200ms
- 警報功能：2組（選配功能）
- 可RS485及再傳輸4~20mA同時輸出
- 2組警報功能可規劃Hi、Lo警報精確穩定經濟實用
- 顯示精度：±0.3 FS
- 外框材質：鋁框
- 產品規格：可拆換DIN滑軌型
- 產品單位：可依照客戶需求訂制單位及中文字選擇
- 內鍵輔助電源：DC24V
- 可應用於停車場、圖書館、博物館、電信機房、養殖廠、空調無塵室、校園節能控制、溫室蔬果倉庫、醫院節能等
大型顯示器 / 溫濕度顯示器工程實績
可應用於停車場、圖書館、博物館、電信機房、養殖廠、空調無塵室、校園節能控制、溫室蔬果倉庫、醫院節能等。
大型顯示器 / 溫濕度顯示器軟體介面

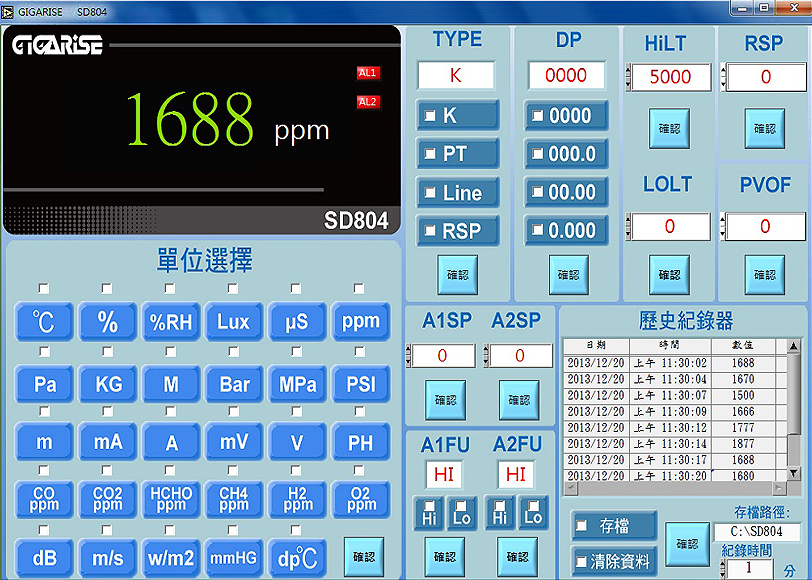

單台

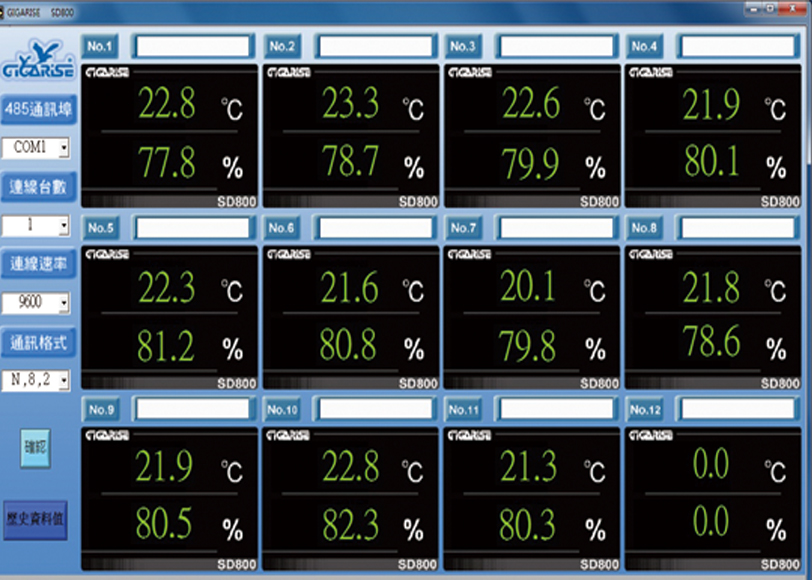

多台
SD803單層大型警報顯示器規格說明
| 規格說明 | |
| RS485輸出訊號 | PT100、4～20mA、0～10V或數位RS485信號MODBUS RTU格式 |
| 通訊傳輸效率 | 9600或19200 |
| 線性度 | 白金熱電阻±0.2°C、線性誤差0.01% FS. |
| 取得時間 | <100ms |
| 顯示精度 | ±0.3% |
| 產品規格 | 可拆卸DIN滑動型 |
| 顯示面板 | 4'3位數數字層顯示 |
| 繼電器 | 繼電器電壓5A/240 VAC (電阻性負載) |
| 輸入阻抗 | <100Ω |
| 消耗功率 | 一般運作最低約10W |
| 工作溫度 | 0～50°C以下 |
| 使用環境濕度 | 0～90%RH以下 |
| 外殼材質 | 鋁框 |
| 尺寸大小 | 長15cm*寬37cm*深度7cm |
| 工作電壓 | AC90～264V |
| 單位選擇 | °C、% 、PPM、Bar、Pa、PSI、PH、KG、LUX、DB、RH等可自行選擇搭配 |
SD803單層大型警報顯示器接線圖
